數控金屬平齒機核心加工原理：齒輪精度的秘密
信息來源：www.hefa178.com 發布時間：2025.07.29
數控金屬平齒機的加工原理與精度控制技術解析

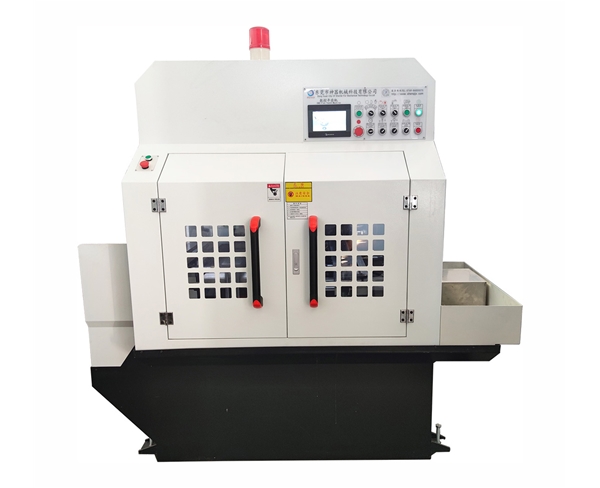

數控金屬平齒機作為齒輪制造的設備，其加工精度直接決定齒輪的傳動性能與壽命。其加工原理基于分齒運動、切削運動與徑向進給的精密協同：
1. 分齒運動控制
通過伺服系統驅動工件軸與刀具軸按預設速比同步旋轉，實現分度齒距的控制。采用高分辨率編碼器（通常達0.001°精度）實時反饋位置，結合電子齒輪箱技術消除機械分度機構的累積誤差，確保齒距偏差≤0.005mm。
2. 切削動力學優化
硬質合金涂層刀具以螺旋軌跡切入工件，通過CNC系統實時調控切削參數（轉速300-3000rpm，進給0.01-0.2mm/齒）。采用變切深技術分階段加工，粗切去除90%余量后，精切階段通過微米級補償算法消除刀具磨損誤差。
3. 熱變形補償系統
集成溫度傳感器矩陣（機床本體、主軸、工件），基于熱彈性力學模型預測熱變形量，通過Z軸動態補償（分辨率0.1μm）抵消熱伸長效應。同時采用微量潤滑（MQL）技術減少切削熱輸入，維持加工區溫度波動≤±1.5℃。
精度提升的三大技術
- 刀具-工件剛度匹配：通過有限元分析優化夾持系統，使系統剛度＞200N/μm，抑制切削振動
- 閉環反饋控制：激光干涉儀實時監測齒形誤差，動態修正刀具軌跡
- 表面完整性控制：采用CBN刀具精加工，表面粗糙度Ra≤0.4μm，殘余壓應力層深度＞50μm
現代數控平齒機通過ISO1328標準檢測，可穩定實現DIN 5級精度（齒距誤差＜8μm，齒向誤差＜6μm），滿足新能源汽車、航空航天等領域的齒輪制造需求。其技術關鍵在于將機械精密性、數控智能化和材料科學深度融合，形成完整的精度保障體系。
